Hodiak eta kutxak mozteko makina
  • Hodiak eta kutxak mozteko makina - 0 Hodiak eta kutxak mozteko makina - 0

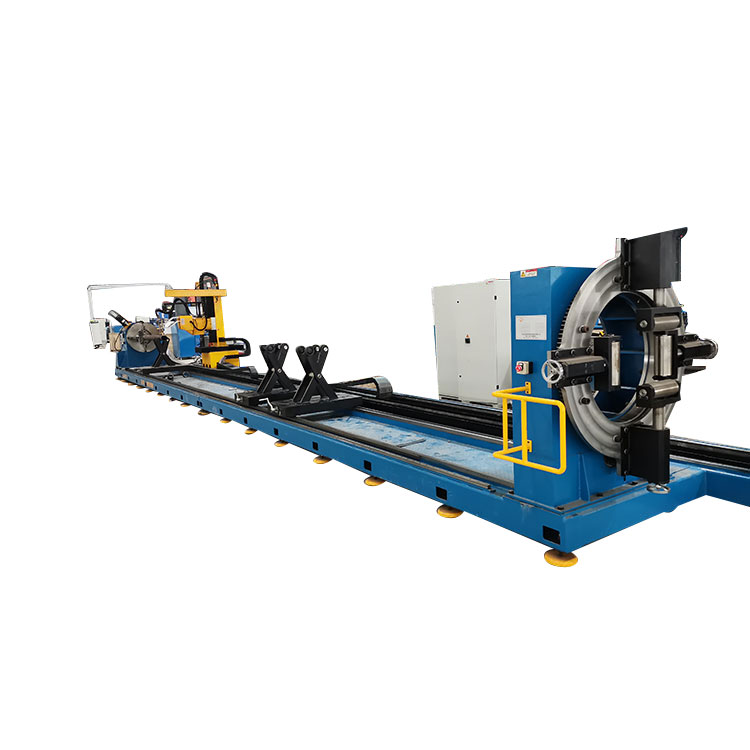

Hodiak eta kutxak mozteko makina

JINFENG® Txinako tutuak eta kutxak mozteko makinen fabrikatzaile eta hornitzaile profesionala da prezio merkean. Hodiak eta kutxak mozteko makinak errendimendu handiko plasma eta oxy flame 3D ebaketa makina dira, plasma ebaketa edo oxy flame ebaketa tutu biribilean eta karratuan, hodi laukizuzenean egiteko.

Bidali kontsulta

PDF Deskargatu

Produktuaren Deskribapena

JINFENG® Txinako fabrikatzaile eta hornitzaile profesionala daHodiak eta kutxak mozteko makinas prezio merkean. TheHodiak eta kutxak mozteko makinas errendimendu handiko plasma eta oxy flame 3D ebaketa makina dira plasma ebaketa edo oxy flame ebaketa hodi biribilean eta karratuan, laukizuzenean.

XQG



Hodiak eta kutxak mozteko makinas



GuztientzatHodiak eta kutxak mozteko makinaJINFENG WELDCUT-ek fabrikatutakoa Azken erabiltzaileari entregatuko zaio 2 urteko bermearekin, eta hodi biribila, kaxa-hodia eta hodi biraka mozketan, hodiaren euskarrietarako euskarri batekin hornituta daude. Plasma mozteko sopletea eta oxy sugar mozteko soplea mugitzen den bagoian muntatzen dira, hodiaren luzeran zehar mugi daitekeena. Makinak CAD-CAM interfaze guztiak onartzen ditu aukera gisa. XQGHodiak eta kutxak mozteko makinas hodietarako ebaketa termikoko makina aurreratuena da, industria ezberdinetako azken erabiltzaileen produktibitatea areagotzeko.



Zehaztapenak



Eredua

Hodi biribilaren diametroa

Kutxa-hodiaren atala

Gehienezko Luzera

Hodiaren gehienezko pisua

XQG 800

60-800 mm

100-500 mm

12000 mm

8T


Plasma ebaketa, Plasma markaketa, CAD-CAM softwarea onartzen



Ezaugarri eta Aplikazioa



1.XQGHodiak eta kutxak mozteko makinas-ek kalitate handiko alaka ebaketa, zuloen ebaketa, ebaketa bertikala eskain ditzake hurrengoan masa lanak murrizteko eta hurrengo prozesuan soldadura konexioa errazteko.

2.Hodiak ebakitzeko makina guztiz integra daiteke MES sistemarekin eta baimendu urruneko kontrola talde-ikustailearen bidez fabrikatzailearen ingeniariek urruneko diagnostikoa erraz egiteko Internet bidez arazoak konpontzeko, ingeniariak lan-gunera bidali gabe.

3. CNC softwareak ebaketa eragiketa eta piezen eskuzko programazioa onartzen du CNCan integratutako makroetan oinarrituta. CNCak TEKLA diseinu softwaretik esportatutako datu-fitxategirako inportazio interfaze bat du.

4.XQG hauHodiak eta kutxak mozteko makinaOntzigintzan, ontzioletan, itsasoan, altzairuzko eraikuntzan, altzairuzko egituran, hodietan, hodien plasma mozteko eta sugarra mozteko estadioak, zubiak, parke tematikoak, erakusketa zentroak, aireportuak, merkataritza guneak, truses, skids, markoak, jakak, jack ups, euskarria, hodiak eta abar egiteko.

XQG gehituzHodiak eta kutxak mozteko makinaEkoizpen instalazioetara, industria ezberdinetako azken erabiltzaileek ekoizpena handitu dezakete eta lana asko murriztu dezakete.





Egituraren ikuspegia



1.CNC kontrol sistema



CNC kontrol-unitate nagusia kontrolagailu industrial bat da, ukipen-pantailarekin integratua. Hardware plaka txartelaren interpolazioarekin, CNCak egonkortasun fidagarria eta kableatu erraza eta erosoa ditu. G kode estandarrarekin, operadorearentzat erraza da makina ikastea eta funtzionatzea. CNC sistemak 3 funtzionamendu modu onartzen ditu: Flame ebaketa, Plasma ebaketa eta erakustaldia.

TUBEMASTER softwareak gaur egun CAD garapeneko marrazkiak (tutuetan estalita) eta ardatz-diagramen zatiak, softwarearen modelizazioa eta SOLIDWORKS esportatzeko STEP formatuko ereduak onartzen ditu habiaratzeko.


kaxa ebaketa

Amaiera bidegurutzea

Amaieran zirrikitua



Ebaki zuzena edo okertua muturrean



Zirrikitu luzeak muturrean moztea

Alaka ebaketa muturrean

Hodi karratuan zuloa



Muturrean alakatuta ebakidura inklinaturako

Zulo biribila, zulo karratua, zulo poligonala, zulo luzea, orno zuloa, etab.

Zulo Array

Marrazki paketea



Zuloak ebakitzen matrizean, angelu distantzian angelu daiteke



Moztu Zulo irregularrak edo mutur irregularrak







2. Chucks



Hodi biribila egiteko: mutur bat hodi biribila txupinera lotzen da, beste muturra euskarri libre batek eusten dio. Chuck-aren boterea ebaketa buruarekin ebaketa-buruarekin ebakitzeko hodia biratzen duen ebaketa automatikoa gauzatzeko.

SHS hodiarentzat: SHS hodiaren mutur bat chuck nagusian lotzen da, beste muturra 4 alboko chuck batean lotzen da. Bi chuckek SHS tutua biratuko dute sinkronizazioa biratzeko, kutxa formako hodietan eta hodietan ebaketa automatikoa gauzatzeko.



3.Ebakitzeko burua mugitzen den gurdiaren gainean



Mugitzen den orga hodiaren luzeran mugitzen ari da ebaketa-burua hodiaren luzera osoa estaltzeko, luzera ezberdineko hodiaren ebaketa gauzatzeko.



4.Hodiaren euskarria



Hainbat euskarri-multzekin luzerako hodiari eusteko erabiltzen da. Hodiaren euskarria norabide biko torloju-azkoin irristakorrarekin kontrolatzen da, eta azkoin irristakorra alborapen-euskarri-marko batez hornituta dago, hodiaren diametroaren tamaina desberdinetara egokitu daitekeena. Gurpilen euskarria oinarri-mahaiaren luzetarako errailean zehar mugi daiteke, beraz, euskarri-puntua hodiaren luzeraren arabera doitu daiteke.


Hot Tags: Hodiak eta kutxak ebakitzeko makina, Txina, fabrikatzaileak, hornitzaileak, handizkako salmenta, fabrika, pertsonalizatua, Txinan egindakoa, prezioa, kalitatea, ECA
