Robot Plasma Ebakitzeko Makinak

JINFENG® Txinako fabrikatzaile eta hornitzaile profesionala daPlasma Ebaketa Makina Robotakprezio merkean. ThePlasma Ebaketa Makina Robotakerrendimendu handiko ebaketa-lerro automatikoak zerrendak prozesatzeko, ontzioletarako gantz-barrak, oxi-erregaien ebaketa-plaketatik zerrenda luzeetara, ertzak garbitzea, tintazko markatzea, plasma-ebaketa dira.

PBG400



Plasma Ebaketa Makina Robotak



GuztientzatPlasma Ebaketa Makina RobotakJINFENG WELDCUT-ek fabrikatutakoak 2 urteko bermea izango du, eta Roller mahaiak, gurutze-gurdiak, hauts-iragazkia, plasma mozteko sistema eta aukerako funtzioekin hornituta daude, hala nola, puntuak markatzeko gailua, tintazko markatzea robotarekin eta CAD-CAM interfaze guztiak onartzen ditu. PBGPlasma Ebaketa Makina RobotakPlasma ebaketa-lerro robotikorik aurreratuenak dira, industria ezberdinetako azken erabiltzaileen produktibitatea areagotzeko.



Zehaztapenak



Eredua	Zerrenda	Luzera	Pisua
		12000 mm	1.5T
PBG400	100*5 mm â 400*30mm
Plasma ebaketa, Plasma markaketa, tinta-zorrotada markaketa, CAD-CAM softwarea onartzen



Ezaugarri eta Aplikazioa



1. PBGPlasma Ebaketa Makina RobotakEkipamendu ezberdinekin integratutako automatizazio handiko ebaketa-lerroak dira. Operadore batek egindako gako-eragiketa baten bidez, lerroak prozesamendu automatikoa hasten du materialaren kargatik, plaka mozketa buru anitzeko oxifuel ebaketa-makinarekin, ertzak garbitzea, tintazko markatzea, plasma ebaketa eta piezak deskargatzea.

2.Lerroa MES sistemarekin guztiz integra daiteke eta baimendu urruneko kontrola talde-ikustailearen bidez fabrikatzaileko ingeniariek urruneko diagnostikoa erraz egiteko Internet bidez arazoak konpontzeko, ingeniariak lan-gunera bidali gabe.

3. CNC sistemak linea nagusi guztien kontrol osoa eskaintzen du (robota, arrabol-mahaia, gurutze-garraiatzailea, neurtzeko saskia eta harrapaketa, markatzeko sistema) ã

4.Tribon/AM-tik sortutako *.gen fitxategiak, TEKLA diseinu softwaretik esportatutako DSTV fitxategiak eta beste formatu batzuk irakur ditzake.

5.ThePlasma Ebaketa Makina RobotakOntzigintzan, ontziolan eta itsasoan oso erabiliak dira zurrungailuak plasma mozteko panel lauak, beheko eraikuntza, azpimultzoak, bulkheads, sareak, ontzi/ontzi ezberdinetarako mikro panelak egiteko. PBGrekinPlasma Ebaketa Makina Robotak, ontziolek edo ontzigintzak euren ekoizpena handitu eta eskulana murriztu dezakete.



Xehetasunak

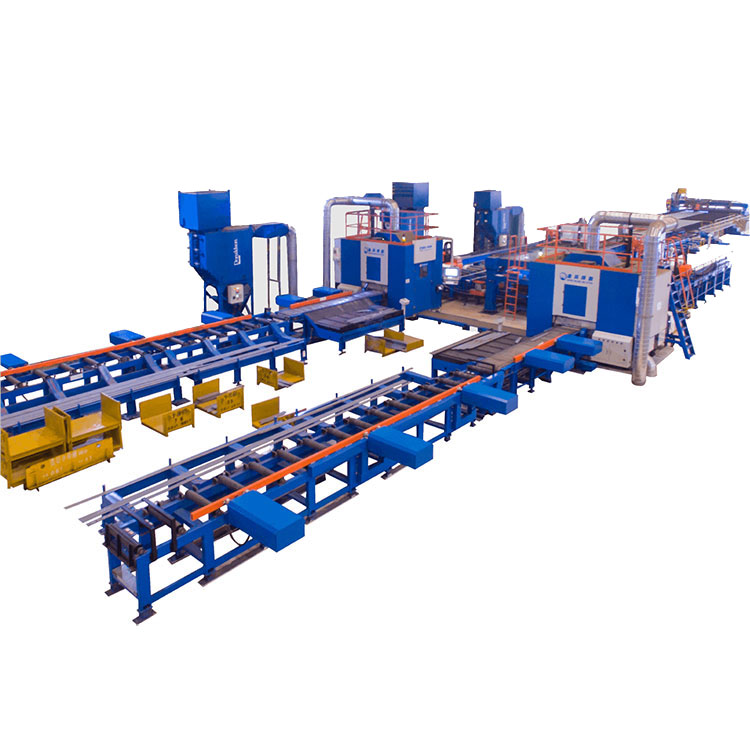

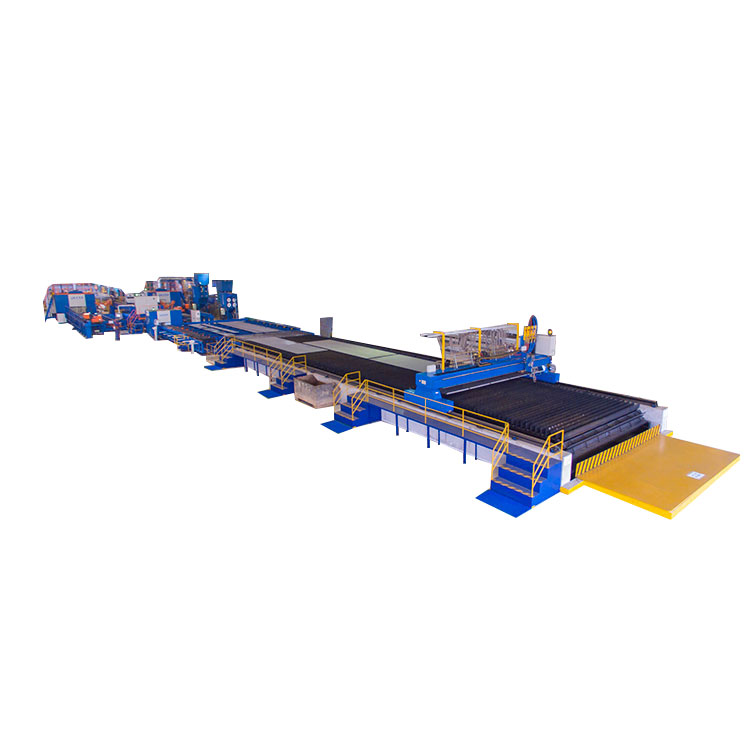

PBG400Plasma Ebaketa Makina Robotakhonetan datza:

Soplete anitzeko oxi-erregai mozteko makina

Arrabolen garraiatzaileak

Ertzak garbitzeko lerroa

Ertzak txanflatzeko makina

Gurutze-garraiatzaileak

Tinta markatzea robot besoarekin

Sarrerako Roller taula

Robotaren plasma ebaketa-ganbera hauts-iragazkia duena

Parte laburrak sailkatzeko uhal-plaka garraiatzailea

Irteera arrabolen mahaia pieza luzerako

Zati luzerako mahai jasotzailea



Egituraren ikuspegia

Soplete anitzeko oxi-erregai mozteko makina

Oxi-erregaia mozteko makina hainbat sopletez hornituta dago altzairuzko plaka luzerako zerrenda luze askotan mozteko. Makina gantry-egituran diseinatuta dago eta ijezketa-mahai batekin integratuta dago zerrenda luzea buffler arrabolaren mahaira eramateko. Ez dago garabirik edo eskuz deskargatu beharrik zerrenda luzeak sugar moztu ondoren.



Ertzak garbitzeko lerroa

PBG400-ri ertzak garbitzeko lerroa integratutaPlasma Ebaketa Makina Robotak, Eskuila gurpilak erabiliz, lehen pintura kentzeko profilen ertzetik, artezteko gurpilak erabiliz zepak eta oxy sugar ebaketa zerrenda mozteko errebak, non soldadura izango da, soldadura kalitatea handitu daiteke hurrengo prozesatzeko.



Ertzak txanflatzeko makina

PBG400-ri ertzak mozteko makina integratutaPlasma Ebaketa Makina Robotak, barra lauaren 4 ertzak sakatzeko gurpilak erabiliz, ebaketa termikoaren ondoren ertz zorrotza duen zerrenda luzea R2-R3 ertz biribilean 4 ertza moldatzeko, hurrengo prozesazioan margotzeko azalera ona izango duena.



Tinta markatzeko robota

Roboten beso batean tintazko markatzeko buru bat instalatzeko. Robota barra lauaren luzeran zehar mugitzen ari da tira altzairuzko barra luzearen luzera osoan tinta marka osatzeko. Profilean tinta inprimatu ondoren, profila ez da jatorrizko tokira itzuli beharrik eta PBG400ra eraman behar da.Plasma Ebaketa Makina Robotakplasma mozteko ebaketa-ganbera.



Robot mozteko ganbera

Ebaketa-ganberaren barruan 6 ardatzeko robot-besoa instalatuta, profiletan kalitate handiko ebaketa egiteko. Hau da PBG400 osoaren funtsezko zatiaPlasma Ebaketa Makina Robotakplasma mozteko ebaketa-ganbera.

Gerriko-plaka garraiatzailea eta mahai jasotzailea

PBG400-ek mozketaren ondoren gerriko plaka garraiatzailea hornitutaPlasma Ebaketa Makina Robotakzati laburrak automatikoki ordenatu eta piezak automatikoki atera ditzake. Zati laburra bultzatzaile batek bultzatzen du mahai hartzailera, operadoreak pieza laburrak erraz egiteko.



Zati luzeko bultzatzailea eta mahai jasotzailea

Zati luzeko bultzatzailea irteerako arrabolen mahaian integratuta dago, zati luze bat irteerako arrabolaren mahaira iristen denean, bultzatzaileak automatikoki bultzatuko du zati luzea mahai hartzailearen gainean erortzeko.
