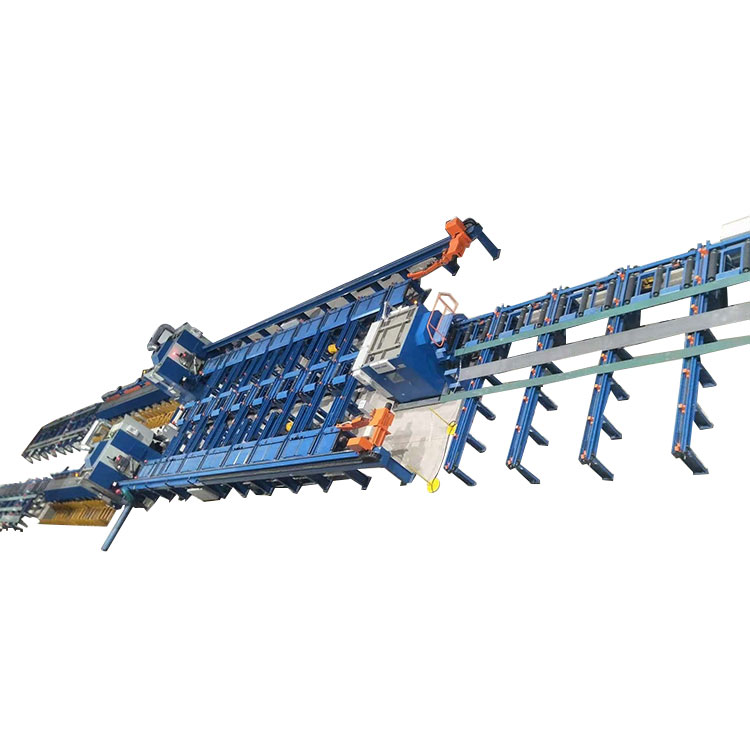

Profila Robot Ebaketa Lerroa

JINFENG® Txinako fabrikatzaile eta hornitzaile profesionala daProfila Robot Ebaketa Lerroas prezio merkean. TheProfila Robot Ebaketa LerroaErrendimendu handiko plasma ebaketa robotiko sistemak dira, bonbilla, banda, angelu, T-habea, Kanala, H habea edo I habea altzairuzko profil desberdinetan ebaketa egiteko, robot beso batekin.

PRG 600



Profila Robot Ebaketa Lerroa



GuztientzatProfila Robot Ebaketa LerroaJINFENG WELDCUT-ek fabrikatutako s eta plasma ebaketa-makinek 2 urteko bermea izango dute, eta Garabi kargatzea, ertzak garbitzea, tintazko markatzeaz hornituta daude, CAD-CAM interfaze guztiak onartzen dituzte aukera gisa. PRGProfila Robot Ebaketa Lerroas plasma ebaketa-lerro robotikorik aurreratuenak dira industria ezberdinetako azken erabiltzaileen produktibitatea areagotzeko.



Zehaztapenak



Eredua	Bonbilla	Zerrenda	Angelua	E angelua	T-habea	Kanala	H-habea	Luzera	Pisua
PRG 400	80*5 mm â 400*20mm	100*5 mm â 400*20mm	100*75 mm- 300*150mm	75*75 mm- 180*180mm	100*50 mm- 350*150mm	100*50 mm- 400*115mm	N/A	12000 mm	1.5T
PRG 600	80*5 mm â 550*20mm	100*5 mm â 600*30mm	100*75 mm- 500*150mm	75*75 mm- 220*220mm	100*50 mm- 500*200mm	100*50 mm- 400*200mm	150*150mm- 400*200mm	12000 mm	2.5T
Plasma ebaketa, Plasma markaketa, Tintazko markaketa, CAD-CAM softwarea onartzen



Ezaugarri eta Aplikazioa

1.PRGProfila Robot Ebaketa Lerroas automatizazio handiko ebaketa-ekipo bat da, ABB sei ardatzeko robot beso batekin integratua. Operadore batek egindako gako-eragiketa baten bidez, lineak prozesamendu automatikoa hasten du materialaren kargatik eta plasma moztu ondoren piezen deskargatik.

2.Lerroa MES sistemarekin guztiz integra daiteke eta baimendu urruneko kontrola talde-ikustailearen bidez fabrikatzaileko ingeniariek urruneko diagnostikoa erraz egiteko Internet bidez arazoak konpontzeko, ingeniariak lan-gunera bidali gabe.

3. CNC sistemak linea nagusien sistema guztien kontrol osoa eskaintzen du (robota, arrabol mahaia, gurutze-garraiatzailea, neurtzeko saskia eta harrapaketa, markatzeko sistema) ã

4.Tribon/AM-tik sortutako *.gen fitxategiak, TEKLA diseinu softwaretik esportatutako DSTV fitxategiak eta beste formatu batzuk irakur ditzake.

5.HauProfila Robot Ebaketa LerroaOntzigintzan, ontziolan eta itsasoan oso erabiliak dira zurrungailuak plasma mozteko panel laua, beheko eraikuntza, azpimultzoak, bulkheads, sareak, ontzi/ontzi desberdinetarako mikro panelak egiteko. PRGrekinProfila Robot Ebaketa Lerroas, ontziolek edo ontzigintzak beren produkzioa handitu eta eskulanak murriztu ditzakete.



Xehetasunak

PRGProfila Robot Ebaketa Lerroas hauek osatzen dute:

Profila kargatzeko garabia

Ertzak garbitzeko lerroa:

Zinta gurutzatuak profilak kargatzeko

Sarrerako arrabolen mahaia

Garbiketa-ganbera hauts-iragazki batekin.

Irteerako arrabolen mahaia.

Bufflerentzako gurutze-garraiatzailea

Zamarako gurutze-garraiatzailea

Neurtzeko saskia eta harrapaketa

Sarrerako Roller taula

Tintazko markatzeko gailua,

Robotaren plasma ebaketa-ganbera hauts-iragazkia duena

Parte laburrak sailkatzeko uhal-plaka garraiatzailea

Irteera arrabolen mahaia pieza luzerako

Pieza luzeetarako zeharkako garraiatzailea

Deskargako garabiak

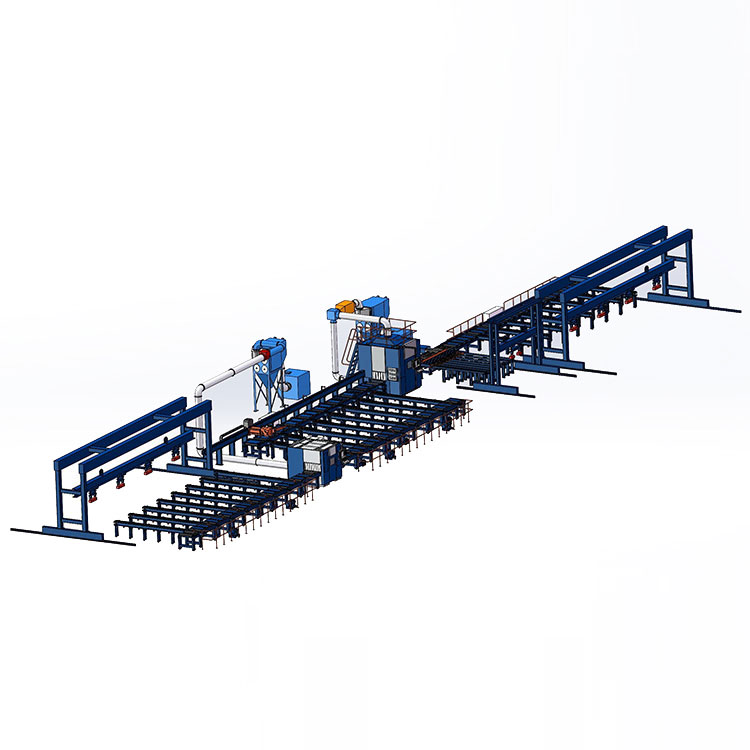

Egituraren ikuspegia



Ertzak garbitzeko lerroa



PRGan ertzak garbitzeko lerroa integratutaProfila Robot Ebaketa Lerroas, soldadura izango duen profilen ertzetik lehen pintura kentzeko eskuila gurpilak erabiliz, soldadura-kalitatea areagotu daiteke hurrengo prozesatzeko.



Neurtzeko saskia eta harrapaketa



Profila ebaketa-ganberan sartzea aldi berean elikatzen den profilaren luzera neurtzeko.



Tintazko markatzailea



Tintazko markatzeko gailuaren bidez, letrak, zenbakiak, ikurra eta tolestura-lerroa inprimatzeko (alderantzizko lerroak)



Robot mozteko ganbera



Ebaketa-ganberaren barruan 6 ardatzeko robot-besoa instalatuta, profiletan kalitate handiko ebaketa egiteko.



Ebaki-ganberaren ondoren uhal-plaka garraiatzailea hornituta, PRGProfila Robot Ebaketa Lerroas zati laburrak automatikoki ordenatu eta piezak automatikoki atera ditzake.
