Plamsa eta oxi-erregaiak mozteko makinak

JINFENG® Txinako CNC Plamsa eta Oxyfuel ebaketa-makinen fabrikatzaile eta hornitzaile profesionala da prezio merkean. CNC Plamsa eta Oxyfuel Ebaketa Makinak errendimendu handiko ebaketa termikoko makinak dira metalezko xafletan prozesatzeko ekipamendu eta tresna funtzional ezberdinekin.

Bidali kontsulta

PDF Deskargatu

Produktuaren Deskribapena

JINFENG® Txinako CNC fabrikatzaile eta hornitzaile profesionala daPlamsa eta oxi-erregaiak mozteko makinakprezio merkean. CNCaPlamsa eta oxi-erregaiak mozteko makinakErrendimendu handiko ebaketa termikoko makina dira metalezko xaflak prozesatzeko ekipamendu eta tresna funtzional ezberdinekin.

TG/TPG



CNCaPlamsa eta oxi-erregaiak mozteko makinak



CNC guztientzatPlamsa eta oxi-erregaiak mozteko makinakJINFENG WELDCUT-ek fabrikatutakoa Azken erabiltzaileari entregatuko zaio 2 urteko bermearekin.

CNCaPlamsa eta oxi-erregaiak mozteko makinakServomotorreko disko bikoitza dira. Martxan dauden atarirako errailak gogortasun handiko trenbideko errailez eginak dira, trenbide artezteko makinaren bidez mekanizatu eta artezteko zehatzak diren errailen zehaztasuna 0,02 mm baino txikiagoa izateko, horrela piezen kalitate handiko ebaketa bermatzeko.

CNCaPlamsa eta oxi-erregaiak mozteko makinakoso ezagunak dira metalezko xafla prozesatzeko industria desberdinetan.



Zehaztapenak



Eredua

TG

TPG

Trenbidearen tartea

6 m ~ 14 m

3 m ~ 14 m

Lan-zabalera

Trenbidearen zabalera - 1 m

Trenbidearen zabalera â 1,5 m

Trenbidearen luzera

>6 m

>6 m

Plasma Errotazioa Alaka ebaketa

Ez

Bai

Oxierregaien Errotazioa Alaka ebaketa

Bai

Bai

Tintazko markatzailea

Bai

Bai

Plasmako ebaketa bertikala

Bai

Bai



Ezaugarri eta Aplikazioa



1. Plasma ebaketa lehorra, Plasma markaketa, Oxi-erregaien ebaketa, CAD-CAM softwarea, tintazko markatzea, hainbat tresna eta ekipamendu funtzional.

2. Bidaia-abiadura deskargatzea 18m/min-ra arte, disko bikoitzerako. (Abiadura handiagoa aukeran)

3. DIN estandarraren ebaketa-programa sor dezaketen Habiarako software desberdinak onartzen ditu.

4. Instalazio sinplea eta erraza



Ekipoak eta tresnak



Erabiltzailearen prozesatzeko helburu desberdinetarako, aukerako ekipamendu eta tresna asko daude CNCan integra daitezke.Plamsa eta oxi-erregaiak mozteko makinakebaketa berezia gauzatzea Bezeroen produkzio-eraginkortasuna areagotzeko.

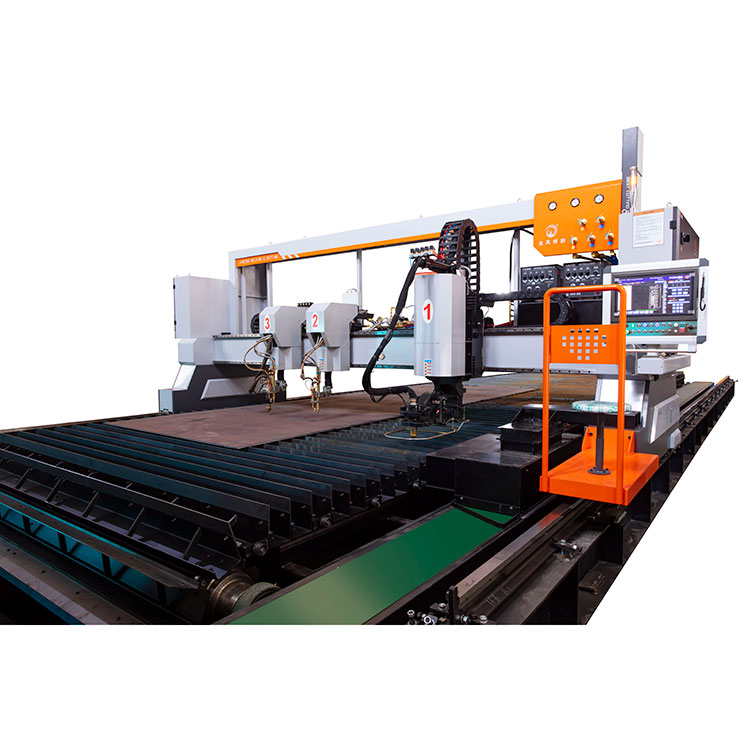

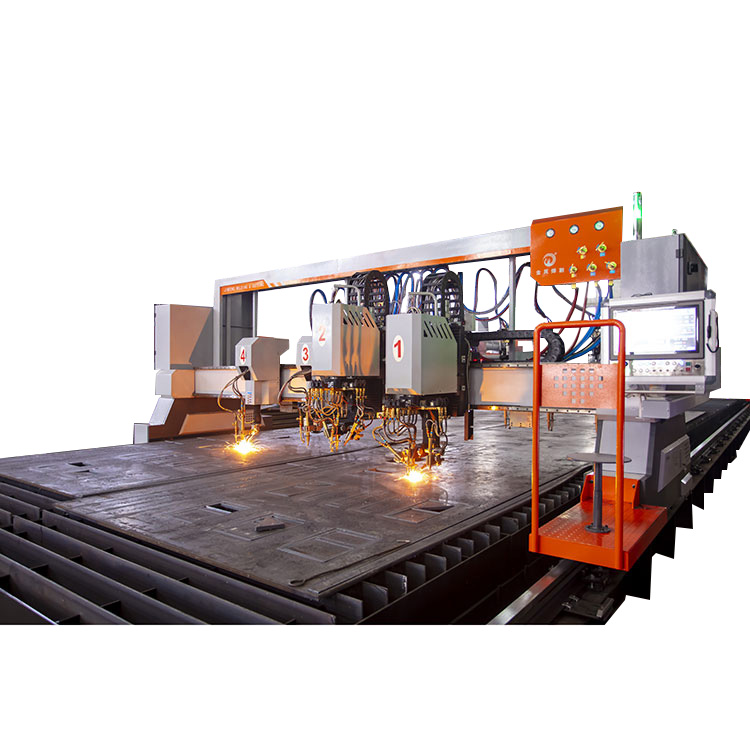

1.0 Linterna anitzeko


Bezeroek behar dituzten CNC antornen zenbakiak hauta ditzakete.

CNC oxi-erregaien linterna automatikoki pizteko gailua eta altuera-sentsore kapazitiboa ditu aukera gisa

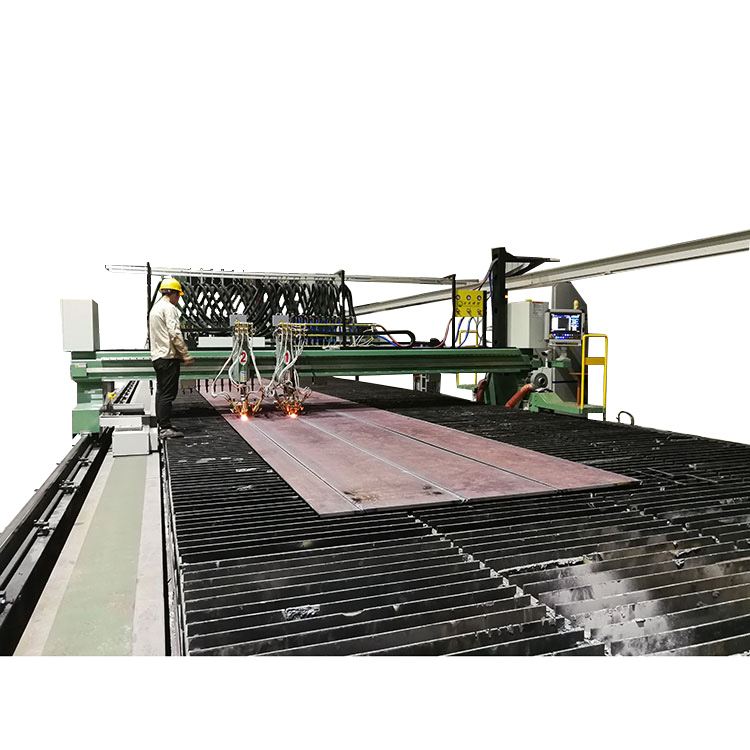

2.0 Zerrenda ebaketa


Tira mozteko unitatea diseinu berezia da altzairuzko eraikuntza-enpresentzat, moztu beharreko zerrenda asko dituzten ontziolak. Gehienetan zerrendak altzairuzko egituren negozioetan erabiltzen dira sare eta bridak soldatutako H habea ekoizteko edo ontzioletan sare eta bridak ontzien zurrungailuetarako T habeak sortzeko. Tira mozteko sopleteak CNCaren atzeko aldean instala daitezkePlamsa eta oxi-erregaiak mozteko makinak.



3 Zerrenda moztea aparkaleku automatikoarekin

Tira linterna bakoitzean servomotor bat instalatzen da. Tira-torxen arteko posizioa eta distantzia sartuz gero, tira-tortxa bakoitza modu automatikoan behar den posiziora mugi daiteke, langileak eskuzko doikuntzarik egin gabe.






4. Soplete hirukoitza buru alaka zuzenerakoâFlame 1D Bevel


Altzairugintzan soldadura lan asko egiten dira. Sartze osoa duen kalitate oneko soldadura lortzeko, baliteke soldadurarako alaka prestatzea beharrezkoa izatea. Aplikazio honetarako, soplete hirukoitzeko buru batekin alaka ebaketa aurkezten dugu, hau da, oxi ebaketa 3 pieza dituen buru alaka batekin. 3 zuziak aldi berean erretzen ari dira altzairuzko xaflan mozteko, V, Y edo K-ko alaka duen pieza bat lortzeko. Alaka mozteko eraginkortasun handiko prozesua da.






5. Biraketa alaketarako plasma buruaâPlasma 3D alaka


Hau biraketa infinituko alaka buru bat da, soldadurarako alaka ertza duen lerro kurbatua duten piezak mozteko

Alaka mozteko Plasma 3D alaka burua astunagoa delako beste soplete batekin alderatuz gero, baina plasma ebaketak zurruntasun handia eta azelerazio handia behar ditu. Hori dela eta, gure enpresak erresistentzia handiko hegazkinezko aluminiozko materialak erabili ditu Plasma 3D alaka buru hau egiteko eta marruskadura nahaste bidezko soldadura teknologia erabiliz Plasma 3D alaka burua soldatzeko, horrela bagoiaren pisua murrizteko. Azkenik, Plasma 3D alaka buruaren pisu arina, zurruntasun handia eta abiadura handiko bizkortzea lortzen dugu plasmaren ebaketa-kalitatea areagotzeko. Gorputzak gida linealaren + bola torlojuaren forma hartzen du ebaketa-tortxa zehaztasun handiko altxatzea eta mugitzeko.




6. Flame buru hirukoitza biraketa-alaketarakoâ Flame 3D alaka


Gas soplete hirukoitza duen biraketa-burua da, lerro kurbatua duten ertza alaka duten piezak ebakitzeko.

Bere egitura geltoki batean 3 zuzi finkatzea da. Lehen zuziaren azpian alaka mozteko erabiltzen da. Bigarren soplea ebaketa bertikalerako, hirugarrena goiko alaka mozteko. Ebaketa honen bidez alaka lor daiteke zehaztasun jakin batekin. Alaka motak hauek dira: V, X, Y, K. Alakaren angelua 23-45º-koa da. Alakaren angelua plakaren lodierarekiko erlatiboa denez, beraz, alakaren lodiera mugatzen da. Alakaren lodiera maximoa 75 mm-koa da. Mesedez, ikusi Flame soplete hirukoitzaren lerro zuzeneko alaka estazioaren lodiera eta angelua mozteko taula. Goiko bagoian Biraketa Unitate bat instalatzen dugu antorcha hirukoitzaren muntaia serbo motorren eta engranaje-kutxaren bidez biratzeko, biraketa-mugimendu zehatza, fidagarria lortzeko. Burua 400 gradu arte bi noranzkoetan biratzen da zero posiziotik



7. InkJet markatzailea


Tintazko markatzeko gailuak Alemaniako marka ospetsuak dira.

Altzairuzko plaka moztu aurretik, piezaren izena, piezaren posizioa altzairuzko egituran eta piezaren alde bakoitzaren ondorengo prozesatze-prozesua, hala nola, soldadura eskakizunak, ebaketa zatian ihinztatzea. Alde batetik, piezak identifikatzeko eta biltegiratzeko eta garraiatzeko kudeatzeko komenigarria da, bestetik, hurrengo prozesuan piezak prozesatzeko eta muntatzeko eta soldatzeko komenigarria da.

JINFENGek inportatutako Alemaniako tintazko inprimagailua erabiltzen du. Tinta-jeta amaitu ondoren, atzera-fluxuaren hodia automatikoki toberara mugitzen da begizta itxi bat osatzeko eta tinta lehor ez dadin. Arazoa modu eraginkorrean konpondu dezake toberaren tinta arrunta lehortzeko eta pita blokeatzeko erraza dela. Kalitate handiko altzairuzko tintazko gainazaleko tintazko balbula solenoidea hartzen du teknologia fidagarri patentatuarekin, estutasuna eta sentikortasuna asko hobetzen dituena, letra-tipoa malguagoa bihurtzen duena. Alemaniako tintazko tintazko makinen errendimendua fidagarria, iraunkorra da, tintazko industria-premia guztiak ase ditzake, ingurune gogorretan lan egin dezake, hala nola, hautsaren ingurunea, ingurune hezea, bibrazio ingurunearen ekoizpen lerroa funtzionamendu normala izan daiteke. Beharrezko mantentze-lanaren kasuan, ekipamenduaren modularizazioak huts egindako piezak erraz ordezkatzeko aukera ematen du, hutsegiteen tratamendurako denbora asko murriztuz eta kostua murriztuz.




8. Dot peen markatzailea


Erabiltzailearen eskakizunaren arabera, letrak eta zenbakiak zulatzeko moztutako pieza bakoitzaren pieza-zenbaki gisa, eta moztutako zatian zulaketa hauek iraunkorrak dira denbora luzez.

Puntzonaketa-markak oso funtzio garrantzitsua da ebaketa teknologian.

Erabiltzaileak moztutako piezaren CAD marrazkia egiten duenean, zulaketa-markaren informazioa sartu behar du. Ondoren, habia-softwareak markatze-datuak automatikoki bihurtuko ditu ebaketa-programetan.



Marka

G7-ko marka

Karakterearen altuera

10 mm

Lerroaren gehienezko kantitatea

5 lerro

Gehienezko karaktere-kopurua lerro bakoitzean

20

Gehienezko markatzeko eremua zati bakoitzean

100x80mm

Errotazioa

Errotaziorik ez






9. Plasmako markaketa



Software zatia konfiguratu ondoren, plasma mozteko soplea plaketan plasma bidezko idazketa funtzioa gauzatu daiteke.


1

Lerroaren zabalera

2-3 mm

2

Lerroaren sakonera

0,05-0,2 mm

3

Markatzeko abiadura

1000-2000 mm/min

4

Markatzeko luzera

Gehienez 12000 mm

5

Markatzeko zabalera

Webaren zabalera â sopletearen diametroa

6

Korronte txikiak deskargatzen dira altzairuaren gainazalean altzairuaren gainazalean marradurak sortzeko
