Profila Plasma Ebaketa Lerroa

JINFENG® Profile Plasma ebaketa-lerroen Txinako fabrikatzaile eta hornitzaile profesionala da prezio merkean. Profile Plasma ebaketa-lerroak errendimendu handiko plasma Robot profil ebaketa-lerroak dira, bonbilla, banda, angelu, T-habea, Kanala, H habea edo I habea robot beso batekin plasma ebaketa exekutatzeko.

Bidali kontsulta

PDF Deskargatu

Produktuaren Deskribapena

JINFENG® Txinako fabrikatzaile eta hornitzaile profesionala daProfila Plasma Ebaketa Lerroas prezio merkean. TheProfila Plasma Ebaketa Lerroas errendimendu handiko plasma Robot profil ebaketa-lerroak dira, bonbilla, banda, angelu, T-habea, Kanala, H habea edo I habea robot beso batekin plasma ebaketa exekutatzeko.

PRG 400



Profila Plasma Ebaketa Lerroas



GuztientzatProfila Plasma Ebaketa LerroaJINFENG WELDCUT-ek fabrikatutako plasma ebaketa-makinek 2 urteko bermea izango dute, eta Roller mahaiak, gurutze-garraiatzailea, tintazko markaketa, hauts-iragazkia, plasma ebaketa-sistema, irteerako uhal-plaka garraiatzailea, baskulagailuak eta CAD-CAM interfaze guztiak onartzen dituzte. PRGProfila Plasma Ebaketa Lerroas plasma ebaketa-lerro robotikorik aurreratuenak dira industria ezberdinetako azken erabiltzaileen produktibitatea areagotzeko.



Zehaztapenak



Eredua

Bonbilla

Zerrenda

Angelua

E angelua

T-habea

Kanala

H-habea

Luzera

Pisua







PRG 400

80*5 mm â

400*20mm

100*5 mm â

400*20mm

100*75 mm-

300*150mm

75*75 mm-

180*180mm

100*50 mm-

350*150mm

100*50 mm-

400*115mm

N/A

12000 mm

1.5T

PRG 600

80*5 mm â

550*20mm

100*5 mm â

600*30mm

100*75 mm-

500*150mm

75*75 mm-

220*220mm

100*50 mm-

500*200mm

100*50 mm-

400*200mm

150*150mm-

400*200mm

12000 mm

2.5T

Plasma ebaketa, Plasma markaketa, Tintazko markaketa, CAD-CAM softwarea onartzen



Ezaugarri eta Aplikazioa



1.PRGProfila Plasma Ebaketa Lerroas automatizazio handiko ebaketa-ekipo bat da, ABB sei ardatzeko robot beso batekin integratua. Operadore batek egindako gako-eragiketa baten bidez, lineak prozesamendu automatikoa hasten du materialaren kargatik eta plasma moztu ondoren piezen deskargatik.

2.Lerroa MES sistemarekin guztiz integra daiteke eta baimendu urruneko kontrola talde-ikustailearen bidez fabrikatzaileko ingeniariek urruneko diagnostikoa erraz egiteko Internet bidez arazoak konpontzeko, ingeniariak lan-gunera bidali gabe.

3. CNC sistemak linea nagusien sistema guztien kontrol osoa eskaintzen du (robota, arrabol mahaia, gurutze-garraiatzailea, neurtzeko saskia eta harrapaketa, markatzeko sistema) ã

4.Tribon/AM-tik sortutako *.gen fitxategiak, TEKLA diseinu softwaretik esportatutako DSTV fitxategiak eta beste formatu batzuk irakur ditzake.

5.HauProfila Plasma Ebaketa LerroaOntzigintzan, ontziolan eta itsasoan oso erabiliak dira zurrungailuen plasma mozteko panel laua, beheko eraikuntza, azpimultzoak, bulkheads, sareak, ontzi/ontzi ezberdinetarako mikro panelak egiteko. PRGrekinProfila Plasma Ebaketa Lerroas, ontziolek edo ontzigintzak beren produkzioa handitu eta eskulanak murriztu ditzakete.




Xehetasunak



PRG400Profila Plasma Ebaketa Lerroas hauek osatzen dute:

Profilak iraultzeko baskulatzaileak

Arrabolen garraiatzaileak buffler gisa

Zamarako gurutze-garraiatzailea

Neurtzeko saskia eta harrapaketa

Sarrerako Roller taula

Tintazko markatzeko gailua,

Robotaren plasma ebaketa-ganbera hauts-iragazkia duena

Parte laburrak sailkatzeko uhal-plaka garraiatzailea

Irteera arrabolen mahaia pieza luzerako

Pieza luzeetarako zeharkako garraiatzailea

Eskuz artezteko baskulagailuak

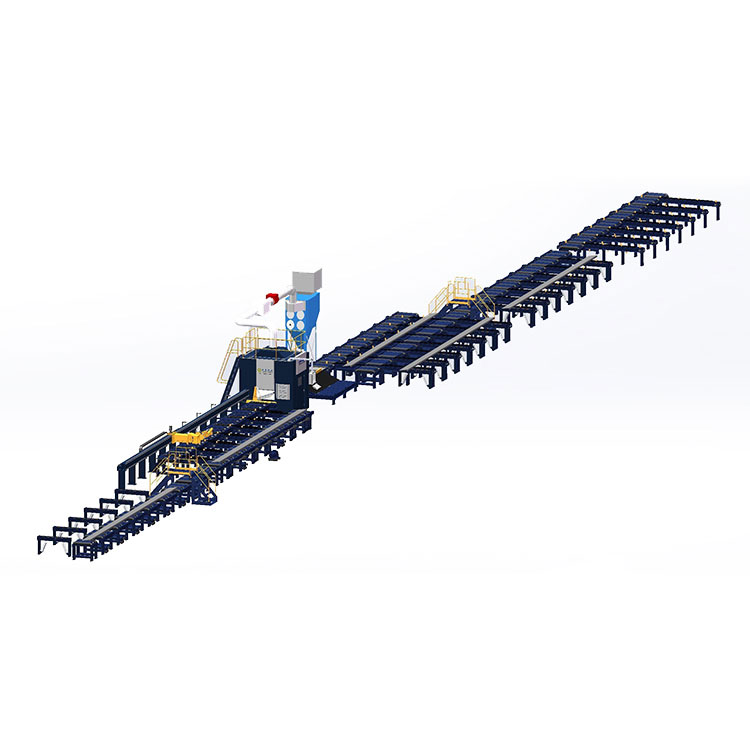

Egituraren ikuspegia





Neurtzeko saskia eta harrapaketa


Profila ebaketa-ganberan sartzea aldi berean elikatzen den profilaren luzera neurtzeko.






Tintazko markatzailea


Tintazko markatzeko gailuaren bidez, letrak, zenbakiak, ikurra eta tolestura-lerroa inprimatzeko (alderantzizko lerroak)





Robot mozteko ganbera


Ebaketa-ganberaren barruan 6 ardatzeko robot-besoa instalatuta, profiletan kalitate handiko ebaketa egiteko. Hau da PRG400 osoaren gakoaProfila Plasma Ebaketa Lerroas.




Gerriko-plaka garraiatzailea eta mahai jasotzailea


PRG400 uhal-plaka garraiatzailea ebaketa-ganberaren ondoren hornitutaProfila Plasma Ebaketa Lerroas zati laburrak automatikoki ordenatu eta piezak automatikoki atera ditzake. Zati laburra bultzatzaile batek bultzatzen du mahai hartzailera, operadoreak pieza laburrak erraz egiteko.




Inklinatzaileak


PRG400 Robot plasma mozteko makinan 3 profil baskulatzaile talde daude instalatuta. Lehenengo taldea bonbillak 180 gradura iraultzea da, bonbilla burua behean jartzeko. Beste 2 taldeek piezak iraultzea da, operadoreek eskuzko artezketa egin dezaten, ebaki ondoren piezen bi aldeetako erreba kentzeko.
