H Beam Soldadura lerroak

VHA H habe soldadura lerroak errendimendu handiko H habe produkzio lerroak dira, JINFENG WELDCUT-ek fabrikatzen dituen ekipamendu eta tresna ezberdinekin konbinatuta. H habearen soldadura-lerroek segurtasun handiagoa eta eraginkortasun handia eskaintzen dute H habeen edo T habeen ekoizpenerako.

Bidali kontsulta

PDF Deskargatu

Produktuaren Deskribapena

H habea soldatzeko lerroak





VHAH habea soldatzeko lerroakErrendimendu handiko H habe produkzio-lerroak dira, Txinako fabrikatzaile eta hornitzaile profesionala den JINFENG WELDCUT-ek fabrikatzen dituen ekipamendu eta tresna ezberdinekin konbinatuta.H habea soldatzeko lerroakprezio merkean. TheH habea soldatzeko lerroaksegurtasun gehiago eta eraginkortasun handia eskaintzea H habeak edo T habeak ekoizteko.

JINFENG WELDCUT-ek 2 urteko bermea emango dioH habea soldatzeko lerroak. H habe-ekoizpenen elementu elektriko nagusiak mundu osoko marka ospetsutik hautatzen dira, eta erabiltzaileentzat erosoagoa izango da piezak tokian tokian aurki ditzaten Txinatik distantzia luzetik joan gabe. VHF-aH habea soldatzeko lerroakindustria ezberdinetako azken erabiltzaileen produktibitatea areagotzeko automatizazio-lerrorik aurreratuenak eta altuenak dira.



Zehaztapenak



Eredua

VHF1500

VHF2000

VHF3200

H habearen altuera

200-1500 mm

200-2000 mm

450-3200 mm

Webaren lodiera

6-32 mm

6-40 mm

6-60 mm

H habearen zabalera

200-800 mm

200-800 mm

200-1200 mm

Bridaren lodiera

6-40 mm

8-60 mm

8-80 mm

H habearen luzera

4000-15000 mm

6000-18000mm

Soldadura motak

Tack soldadura CO2/MAG bidez

SAW bidezko soldadura osoa (arku urpeko soldadura)

H habea muntatutako posizioa

bertikala

H habeak muntatzeko makina

1 multzo

Cantilever arku urpeko soldadura makina

4 multzo

H habearen brida Zuzentzeko makina

1 multzo

1 multzo, mota hidraulikoa

Roller mahaiak

~90 metro

~101 metro +

~10 metro

Beam flipper 180°-ko iraulketa

3 multzo (6 unitate)

3 multzo (6 unitate)

Altzairuzko gurdia

2 multzo (4 unitate)

2 multzo (4 unitate)

Laguntza MESrako datu bilketa



Ezaugarri eta Aplikazioa



1.VHAH habea soldatzeko lerroakautomatizazio handiko produkzio-lerroak dira soldadura I eta H habea langile gutxiagorekin eta garabi gutxiagorekin ekoizteko.

2.Lerroa MES sistemarekin guztiz integra daiteke eta goiko ordenagailuaren eta kontrol sistemaren arteko denbora errealeko komunikazioa osatu, ekipamenduaren datu-bilketa osatu, bildutako datu guztiak fabrikako MES sistemara kargatu (edo goiko kontrol-sistema zentralizatuan), eta informazio transmisioaren puntualtasuna eta eraginkortasuna bermatu.

3. Diseinuak eta babesak arau nazionalen eta ingurumenaren babesaren baldintzak bete behar ditu; Ekipoen segurtasun- eta babes-gailuek industria-arau garrantzitsuak bete behar dituzte.

4.HauH habea soldatzeko lerroakOso erabiliak dira ontzigintzan, ontzioletan eta altzairuzko eraikuntzan eta altzairu egituretan, itsasoan, lehorrean, ontzioletarako eta ontzigintzarako T habea soldatzeko, altzairuzko eraikuntzarako eta altzairuzko egituretarako H habea edo zubietarako eta abar.

5. Soldadura-ekipoen diseinu malguari esker, soldadura-energia iturrien edozein marka onartzen da.

6. CE, ECA ziurtagiriak eskuragarri daude.

7. Lerro honek habe arinetik lodiera handiko habe oso astunetara ekoizten du, tresna edo ekipamendurik aldatu gabe.

8. Muntatzetik zuzenketa arte, prozesamendu osoa ez da garabirik behar, eta horrek garabiak erabiltzeko arriskua asko murrizten du.

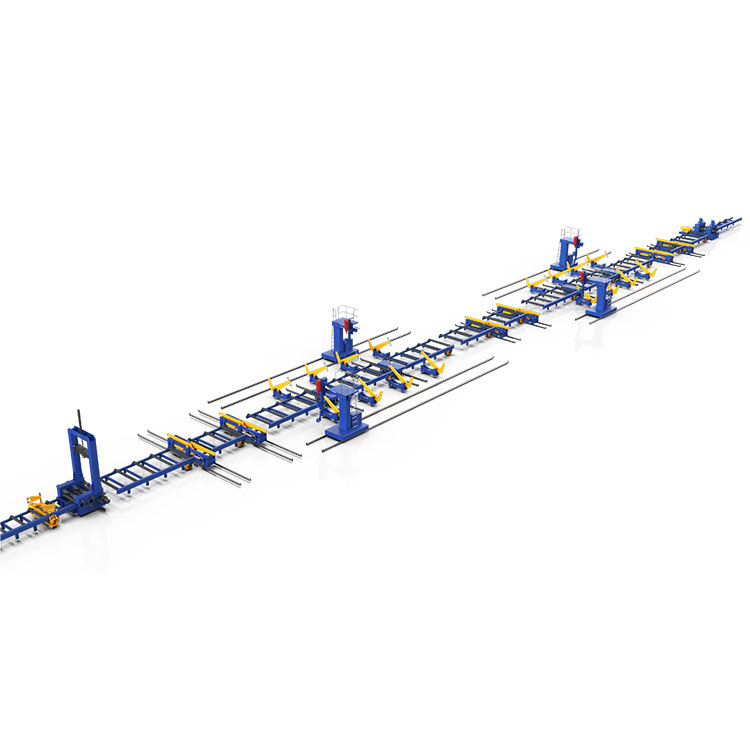

Egituraren ikuspegia



Erabiltzen diren ekipamendu-moduluen zerrendaH habea soldatzeko lerroak



1- Muntaketa gunea, barne hartzen du:

H habe bertikaleko bat muntatzeko makinak - CO2/MAG puntuko soldadurarako sare eta bridak I forman muntatzeko.

Beam flipper multzo bat H habea âIâ posiziotik âHâ posiziora segurtasunez garraiatzeko lineako arrabol-mahaian.



2-Soldatu eremua

Soldadura 1. eremuan, honako hauek sartzen dira:

Cantilever motako H habe soldatzeko makina bi multzo. Soldadura-makina bakoitzak urpeko arkuko soldadura-buru batekin hornituta (arku bakarreko soldadura edo tandem arku bidezko soldadura teknologia onartzen du).

Bi habe baskulatzaile-multzo, H habea 45 gradutan egon dadin, soldadura-posizio ona izatea ziurtatzeko.

Altzairuzko gurdi multzo bat (altzairuzko gurdi 2 unitatez osatuta dago) habea 2. cantilever SAW soldadura-makinara eramateko, 1. soldadura-junturaren soldadura amaitu ondoren.



Soldadura #1 eremuaren eta #2 eremuaren artean, habe flipper multzo bat dago 180 gradutan 2 soldadura-joturekin soldatutako habea iraultzeko, beste 2 soldadura-kosturak goiko aldera soldatu behar izateko.




Soldadura 2. eremuan, 1. Soldadura eremuaren berdina barne hartzen du.


3-Zuzendatzeko eremua, barne hartzen du:

Beam flipper multzo bat H habea âHâ posiziotik âIâ posiziora habearen brida zuzentzeko makina ondoan zuzentzeko.

H habearen bridak zuzentzeko makinak - H habearen bridak zuzentzeko. H habe batek 2 brida ditu. Bi bridak zuzendu behar dira. Baina makina behin brida batean zuzen daiteke. Beraz, 1 brida zuzentzen amaitu ondoren, habe-flipper-ak habea irauli egingo du 180 gradutan, beheko aldean zuzendu behar duen brida egiteko.





Nola ekoitzi H habe soldadura / I habe bat altzairuzko plakatik?

Jarraian, plakaetatik H habea eta azken ikuskapena arte ekoizteko fluxu-diagrama da.


Produkzioaren fluxu-diagrama
